Sistem criminalistic de relevare a urmelor de presiune

Sistem electrostatic de punere in evidenta a identarilor de pe documente

Aparatura criminalistica de evidentiere urme de scriere si urme papilare

Prezentare generala

• Sistemul original de examinare a documentelor pentru relevare urme presiune de scriere
• Folosit in laboratoare de criminalistica din toata lumea
• A oferit deja probe esentiale in mii de cazuri (scrisori de amenintare, jafuri si rapiri)
• Detecteaza scrisul indentat (imprimat prin apasarea instrumentului de scriere) pe hartie
• Tehnica nedistructiva si neintruziva
• Creeaza inregistrari permanente
• Releva urme papilare proaspete pe documente (fara tratare)

Descriere

ESDA 2B este tehnologia de referinta pentru detectarea scrisului indentat pe documente. ESDA functioneaza prin crearea unei imagini electrostatice invizibile a scrisului indentat, care este apoi vizualizata prin aplicarea unor tonere sensibile la sarcină electrica. Procesul acesta reactionează la zonele de deteriorare (apasare/zgariere) microscopica a fibrelor de la suprafata documentului, produse prin interactiunea abraziva cu suprafetele suprapuse in timpul scrisului de mana si nu numai.

Instrument ideal pentru investigarea criminalistica, ESDA este simplu de utilizat și produce replici, la dimensiunea reala, a imaginii identarilor de pe un document, fara deteriorarea sau contaminarea documentelor originale si fara a interfera cu alte teste criminalistice. Documentele pot fi procesate în mod repetat, fara pierderea sensibilitătii.

Standard in industrie de peste 40 de ani

Termenul ESDA a devenit denumirea standard in industrie pentru metoda de evidentiere a indentărilor sau impresiunilor pe hartie — o dovadă a impactului si succesului aparatului ESDA original, lansat de Foster & Freeman în 1978.

Astazi, ESDA 2B are un design ]mbunatatit, dar functionare si impactul sunt aproape identice. Cu sute de unitati instalate la Politie si la examinatori privati de documente din toata lumea, este de asteptat ca tehnicile ESDA sa ramana standardul industriei si in anii urmatori.

Cum funcționează

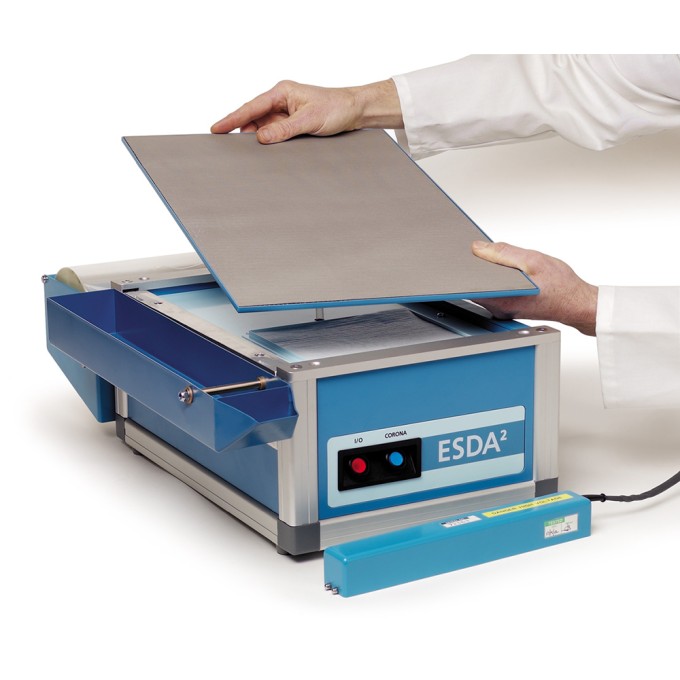

Tehnica ESDA funcționeaza printr-un proces electrostatic, similar cu cel al unui copiator. Foaia de hartie de examinat (documnetul investigat criminalistic) este asezata pe o placă din bronz, perforata cu gauri minuscule. Sub placa se află o pompa care, atunci cand este pornita, aspira aer prin placa si mentine hartia fixa si intinsa pe aceasta.

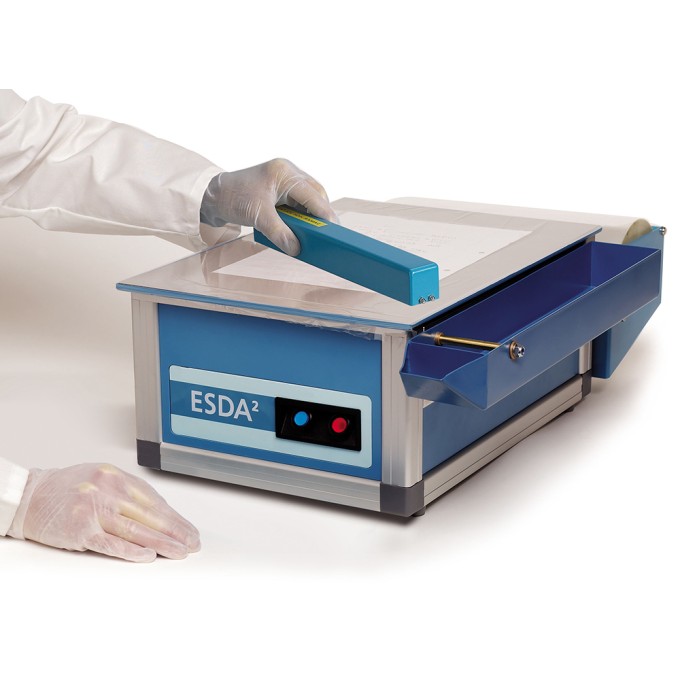

O folie de polimer transparent este asezata deasupra hartiei, care este apoi incarcata cu electricitate statica: o baghetă metalica, numită unitate de descarcare corona, este trecută peste ea. In interiorul baghetei se află un fir subțire cu un potențial de aproximativ 5.000 volți. Astfel, electricitatea statica se descarcă prin placa de bronz.

Conductivitatea hartiei si a foliei asezate pe placă difera in locurile unde exista indentari pe hartie; aceasta diferenta are ca rezultat crearea unei imagini electronice a indentărilor pe folie. Imaginea este apoi developata lasand granule fine de carbon sa se raspandeasca pe suprafata ei, fie printr-un proces de tip aerosol intr-o camera cu nor de particule, fie prin turnarea de granule de carbon (amestecate cu bile mici din plastic, care acționează ca purtator) peste suprafata hartiei. Granulele adera la imaginea electrostatica a indentarilor, iar acestea devin vizibilă.

3 opțiuni de developare

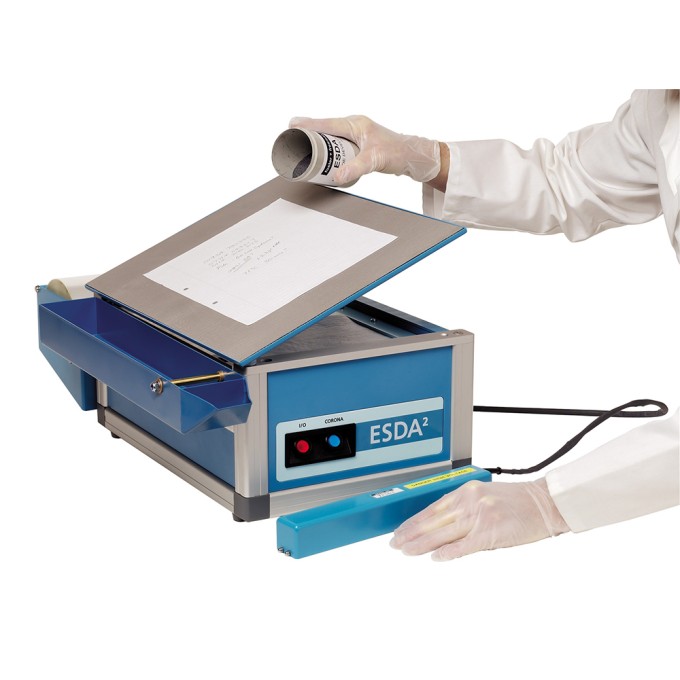

• Developare cascada – tehnica originala si cea mai fiabila. cu placa de sustinere a documentului inclinata, se toarta tonerul cu bilute de plastic (Cascade developer).

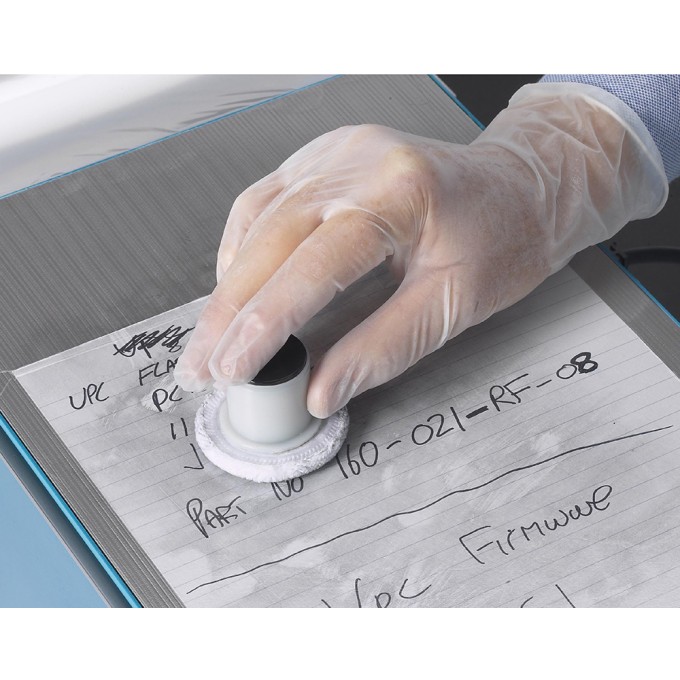

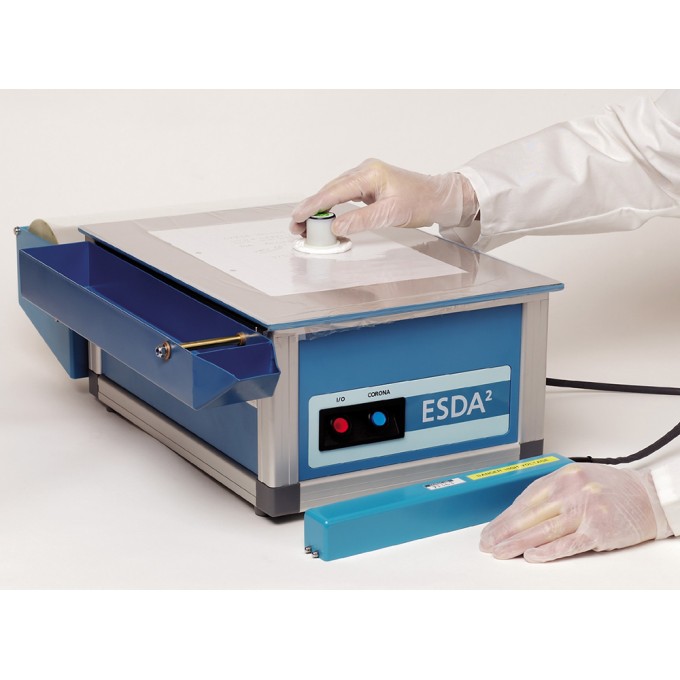

• Developare cu tampon de toner – echipare standard; elimină nevoia de a manipula și recupera bilele libere, oferind un control mai bun asupra concentrației de toner și a aplicării punctuale

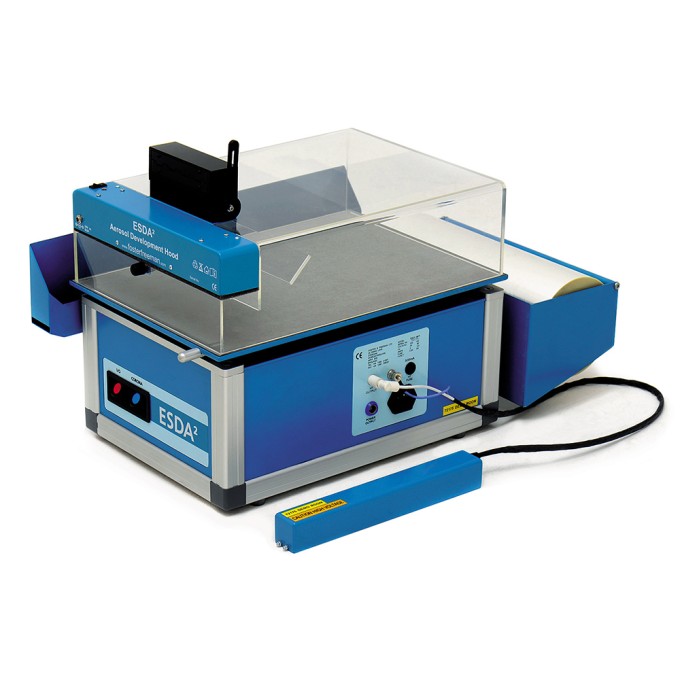

• Developare cu nor aerosol – opțională, prin intermediul unei carcase transparente, permițând operatorului să monitorizeze developarea pentru rezultate optime

Performantă si durabilitate

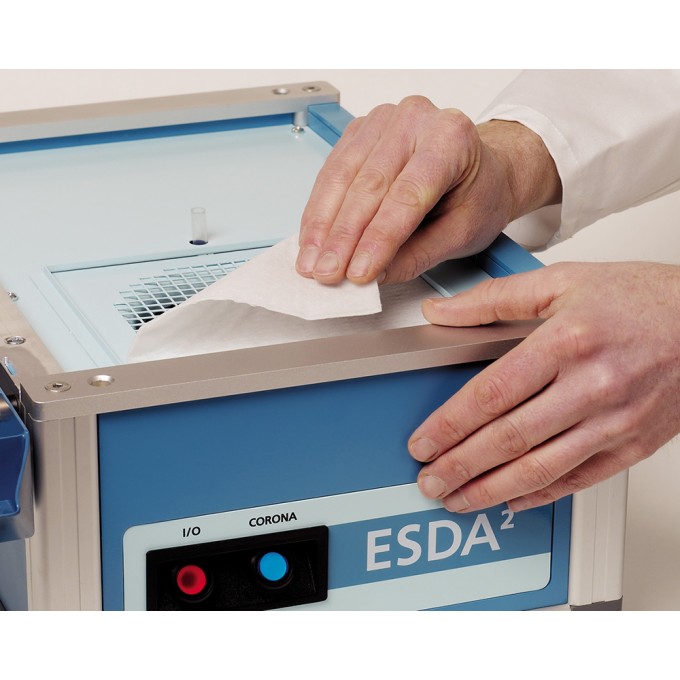

ESDA 2B are un pat de vid din oțel inoxidabil, format A3, ușor de înlocuit, cu extractie si filtrare puternica pentru eliminarea tonerului (aero)dispersat. Imaginile scrisului indentat pot fi facute permanente prin laminarea imaginilor developate cu folie de plastic autoadeziva(pus ala dispozitie alaturi de restul de consumabile).

Un caz de referință

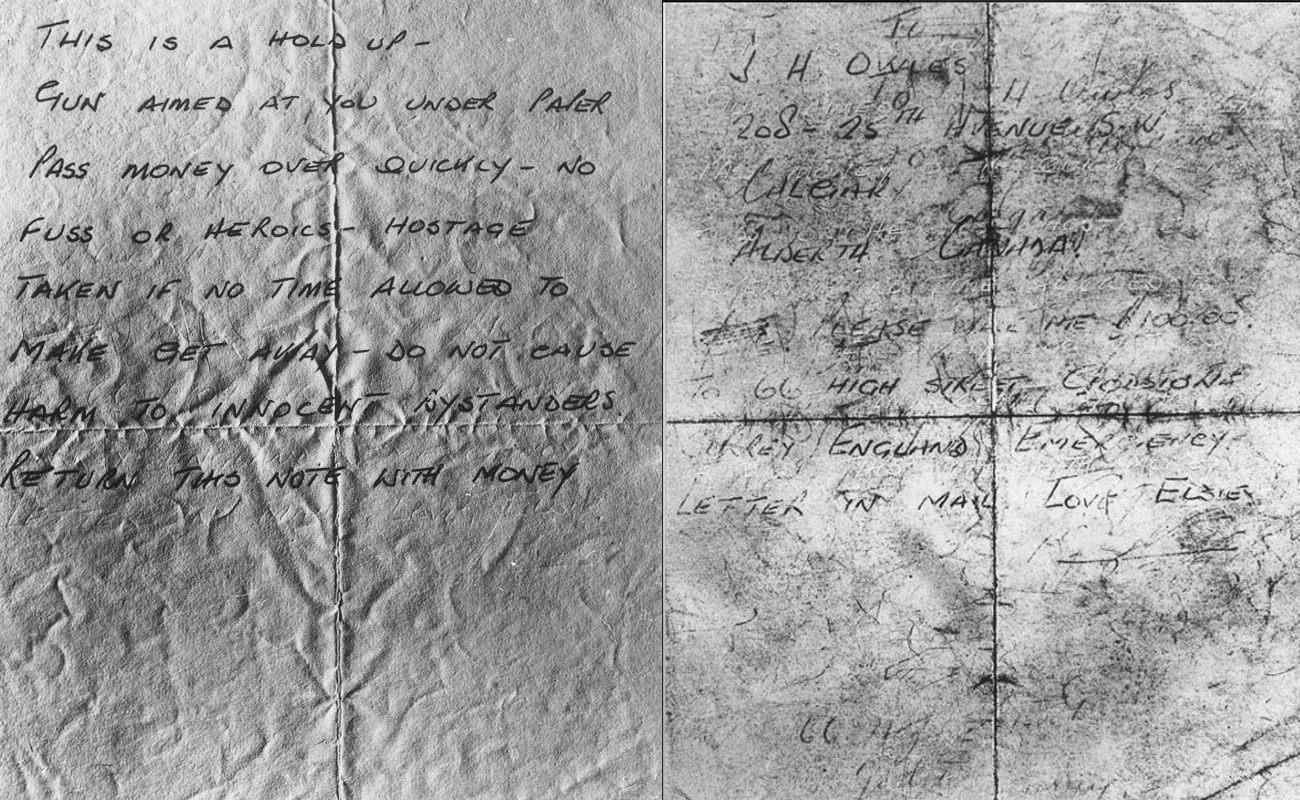

ESDA a trecut de la statutul de proiect de cercetare la cel de echipament esențial de examinare a documentelor aproape peste noapte, atunci cand, in urma unui jaf la o banca din Londra, Politia Metrolitana a folosit tehnica ESDA pentru a examina un bilet inmanat de jefuitor casierei, prin care cerea bani. Ascunse ochiului liber, dar dezvăluite de ESDA, au fost indentarile unui mesaj telex adresat cuiva din Canada, prin care se cerea trimiterea de bani la o adresă (din Surrey). Barbatul a fost arestat, iar povestea a ajuns in presa. Vestea despre capacitatile ESDA s-a răspandit rapid.

Cu susținere puternică din partea Ministerului de Interne britanic (Home Office), Doug Foster și Bob Freeman s-au asociat și au produs primul lot de aparate ESDA în garajul casei lui Doug.
